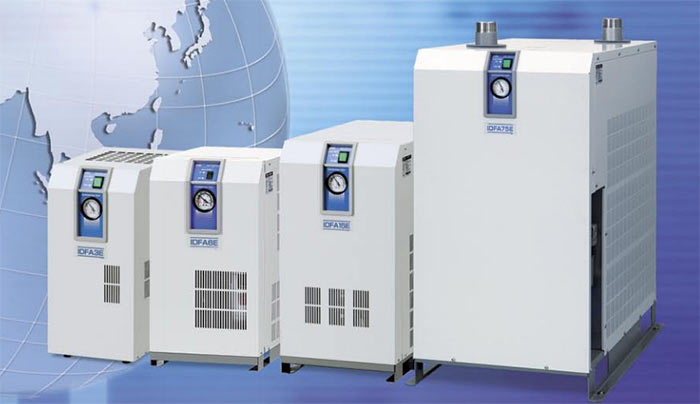

Осушители воздуха SMC
- Подходит для осушки сжатого воздуха по 4-6 классам содержания влаги ISO
- Методы осушки дают возможность стабилизировать значение точки росы на уровне 3°C
- Давление воздуха на входе (МПа) 0.15-1.0
- Тип используемого хладагента: R134a (HFC), R407C (HFC)
- Отвечает международным экологическим стандартам
- Теплообменник из нержавеющей стали обеспечивает большой ресурс и низкий перепад давления
- Микропроцессорное управление (IDFA100F-150F) облегчает диагностику осушителя
- Большая результативность, элементарное управление, компактная, безвредная конструкция, встроенное устройство автоматического отвода конденсата, встроенный индикатор температуры испарителя.
| Модель | Воздушный поток | Питание | Присоединение |
Вес, кг |
||
норм. л/мин (при точке росы 3°C) |
норм. м³/ч (при точке росы 3°C) |
В/Гц/ф | Вт | |||
| IDFA3E-23 | 200 | 12 | 230/50/1 | 180 | Rc3/8 | 18 |
| IDFA4E-23 | 400 | 24 | Rc1/2 | 22 | ||
| IDFA6E-23 | 600 | 36 | Rc3/4 | 23 | ||
| IDFA8E-23 | 1080 | 65 | 208 | 27 | ||
| IDFA11E-23 | 1330 | 80 | 385 | 28 | ||
| IDFA15E-23 | 2000 | 120 | 470 | Rc1 | 46 | |
| IDFA22E-23 | 3030 | 182 | 760 | R1 | 54 | |
| IDFA37E-23 | 4550 | 273 | R1 1/2 | 62 | ||
| IDFA55E-23 | 6500 | 390 | 1130 | R2 | 100 | |
| IDFA75E-23 | 11000 | 660 | 1700 | 116 | ||
| IDFA100F-40 | 14330 | 860 | 400/50/3 | 2500 | 245 | |
| IDFA125F-40 | 18330 | 1100 | 2700 | R2 1/2 | 270 | |
| IDFA150F-40 | 22330 | 1340 | Фланец DIN 80 | 350 | ||
Если рабочие параметры в Вашем случае отличаются от принятых по умолчанию (давление:7 бар, t сжатого воздуха на входе:35°С, t окружающего воздуха: 25°С), для вычисления пропускной способности рефрижераторного осушителя следует применять указанные ниже поправочные коэффициенты.
Поправочные коэффициенты для подбора осушителя рефрижераторного типа| t° сжатого воздуха на входе (°С) | 5-25 | 30 | 35 | 40 | 45 | 50 | |
| Поправочный коэффициент f2 | IDFA3-37E | 1.3 | 1.25 | 1.00 | 0.83 | 0.70 | 0.60 |
| IDFA55-75E | 1.33 | 1.16 | 1.00 | 0.8 | 0.64 | 0.48 | |
| t° сжатого воздуха на входе (°С) | 5-30 | 35 | 40 | 45 | 50 | 55 | 60 | |
| Поправочный коэффициент f2 | IDFA100F-150F | 1.41 | 1.21 | 1.00 | 0.92 | 0.75 | 0.63 | 0.53 |
| t° окружающей среды (°С) | 20 | 25 | 30 | 35 | 40 | |
| Поправочный коэффициент f3 | IDFA3-11E | 1.10 | 1.00 | 0.91 | 0.83 | 0.79 |
| IDFA15-75E | 0.97 | 0.89 | 0.77 | |||
| t° окружающей среды (°С) | 20 | 25 | 30 | 35 | 40 | 45 | |
| Поправочный коэффициент f3 | IDFA100F-150F | 1.06 | 1.02 | 1.00 | 0.99 | 0.98 | 0.92 |
| Давление сж. воздуха на входе (МПа) | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 | |
| Поправочный коэффициент f1 | IDFA3-11E | 0.80 | 0.87 | 0.92 | 0.96 | 1.00 | 1.04 | 1.07 | 1.10 | 1.13 | 1.16 | 1.18 | 1.21 | 1.23 | 1.25 |
| IDFA15-75E | 0.72 | 0.81 | 0.88 | 0.95 | 1.00 | 1.06 | 1.11 | 1.16 | 1.19 | 1.21 | 1.23 | 1.25 | 1.26 | 1.27 | |
| Давление сж. воздуха на входе (МПа) | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1-1.6 | |
| Поправочный коэффициент f1 | IDFA100F-150F | 0.84 | 0.87 | 0.9 | 0.93 | 0.96 | 1.00 | 1.03 | 1.06 | 1.09 |
Формула вычисления: Пропускная способность = Воздушный поток / (f1*f2*f3)
Lifeprom предоставляет гибкую систему скидок и другие финансовые программы. Для получения полной информации по ним достаточно лишь связаться с нами по телефону или по форме обратной связи.
ХАРАКТЕРИСТИКИ| Основные | |
|---|---|
| Производитель | SMC |
| Страна производитель | Япония |
| Тип промышленного осушителя воздуха по портативности | Стационарный |
