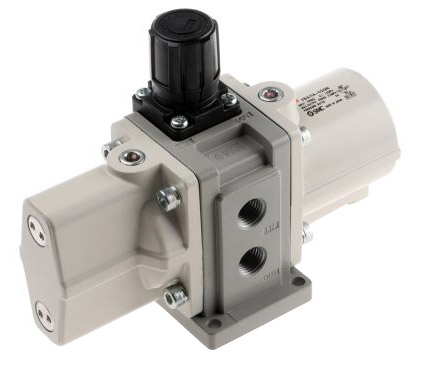

Усилитель давления VBA11A SMC
SMC
| Наименование характеристики | Значение |
|---|---|
| Испытательное давление (МПа) | 3 |
| Номинальный расход воздуха (норм. л/мин)* | 70 |
| Управление | Ручное |
| Присоединительная резьба | G1/4 |
| Рабочее давление (МПа) на выходе | 0,2 ~ 2 |
Усилитель давления VBA 11 A Предназначен для повышения давления в пневматической магистрали.
Усилитель давления VBA 11 A способен Повышать давление в 2 ~ 4 раза, в зависимости от компрессорного оборудования, используемого в работе Усилителя Давления!
Усилитель давления VBA 11 A имеет Встроенный регулятор давления, что даёт возможность поддержания постоянного – заданного давления на выходе, а также поддерживает постоянный технологический процесс в работе установки.
Усилитель давления VBA 11 A имеет компактную конструкцию, в связи с чем может быть компактно размещён в любом, удобном, месте вашей пневмо магистрали.
Работает без подключения дополнительных источников питания!
Основные плюсы усилителей давления серии VBA
- вдвое увеличен ресурс, снижен износ уплотнений, уровень шума уменьшен- благодаря более эффективному глушителю и демпферу пневмораспределителя
- не образуется конденсат на выходе устройства благодаря усиленному теплообмену, между воздухом в канале выхлопа и корпусом усилителя
- Среда: Сжатый воздух, отфильтрованный 5 мкм, без содержания масла
- Резьба для присоединения манометра: Rc1/8
- Рабочее давление (МПа): 0,1 ~ 1
- Рабочая температура (°С): 2 ~ 50 (не допускать замерзания)
- Отношение давлений: Макс. 4:1
- Расход воздуха на собственные нужды: 120% вторичного объемного расхода
- Монтажное положение: горизонтальное
| Наименование | VBA11A | ||
| Манометр* | G27-20-01 | ||
| Пневмоглушитель | прямой | AN20-02 | |
| угловой | по запросу | ||
| Пневмоглушитель с высокой степенью понижения шума | |||
| угловой | по запросу | ||
| Ремкомплект | KT-VBA11A-20 | ||
* Для каждого устройства могут применяться по 2 манометра для индикации давления на входе и выходе
| Номер для заказа | ||||
| Присоед. резьба | Диапазон рабочих давлений (МПа) | Отношение давлений | Управление ручное | Управление пилотное |
| G1/4 | 0,2 ~ 2,0 | 2:01 | VBA10A-F02 | – |
| 4:01 | VBA11A-F02 | – | ||
| G3/8 | 0,2 ~ 1,0 | 2:01 | VBA20А-F03 | VBA22А-F03 |
| G1/2 | VBA40А-F04 | VBA42А-F04 | ||
| 0,2 – 1,6 | VBA43А-F04 | – | ||

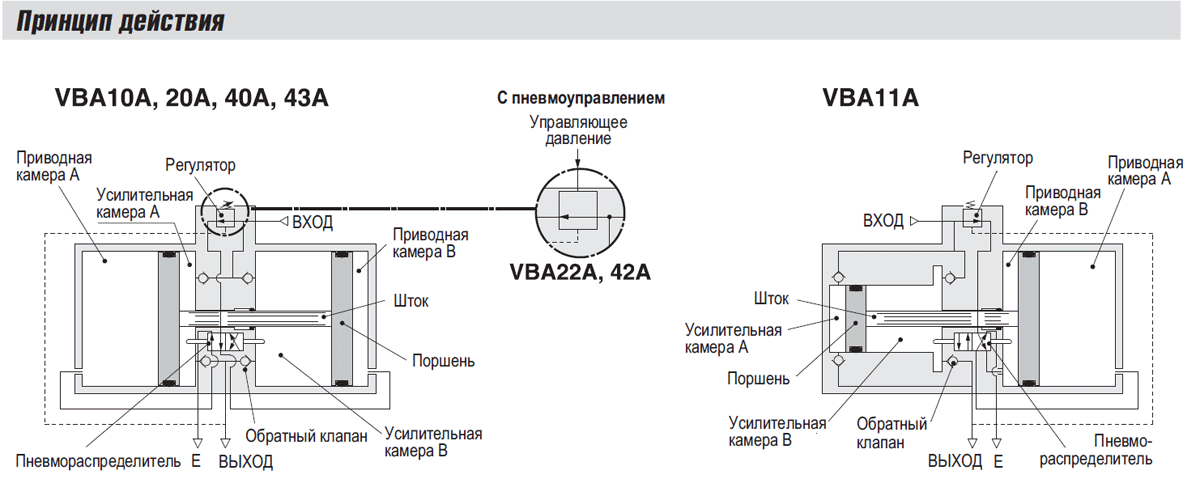

Со стороны входа поток сжатого воздуха устремляется через обратный клапан в усилительные камерыАи Б, а затем через регулятор и пневмораспределитель в приводную камеру Б.
Под действием давления в усилительной камере А и приводной камере Б сдвоенный поршень перемещается, в результате чего сжатый воздух сжимается в усилительной камере Б и направляется к выходучерез обратный клапан. Когда сдвоенный поршень Б достигает своего крайнего положения, он переключает распределитель таким образом, что начинается деаэрация приводной камеры Б и заполнение сжатым воздухом приводной камеры А. Процесс развивается теперь в противоположном направлении.

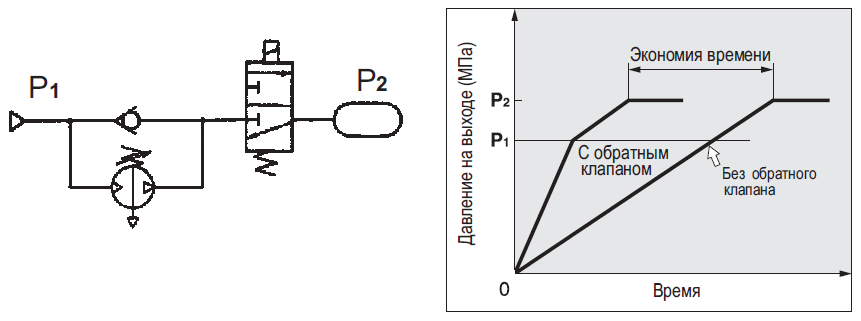

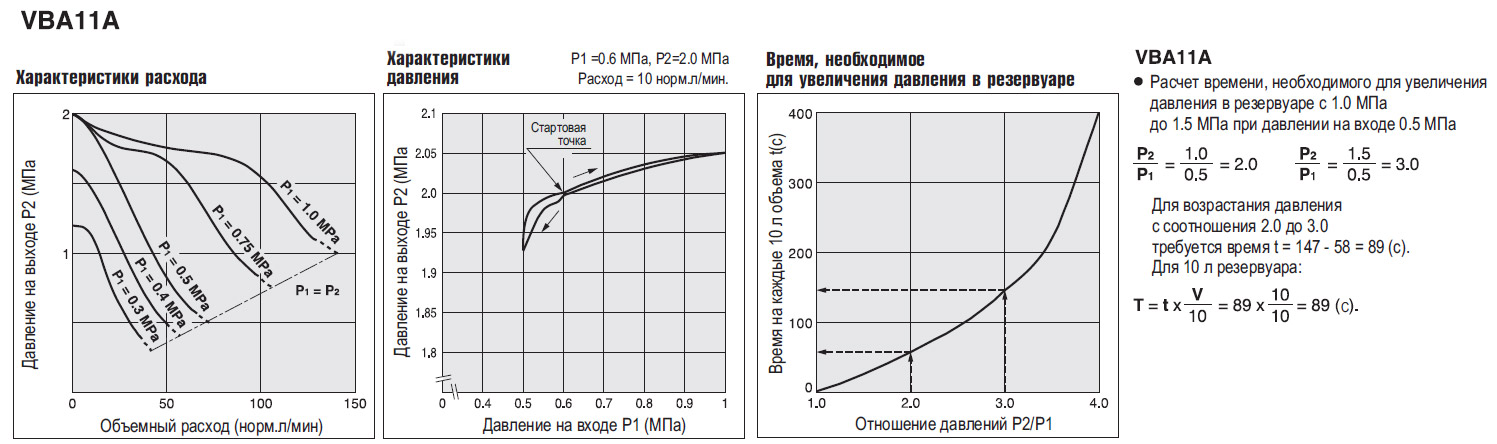

Давление на выходе постоянно контролируется благодаря обратной связи с регулятором. Время подачи повышенного давления в резервуар может быть сокращено путем параллельного включения обратного клапана.
В этом случае усилитель начинает функционировать лишь тогда, когда давление в резервуаре соответствует давлению в сети.

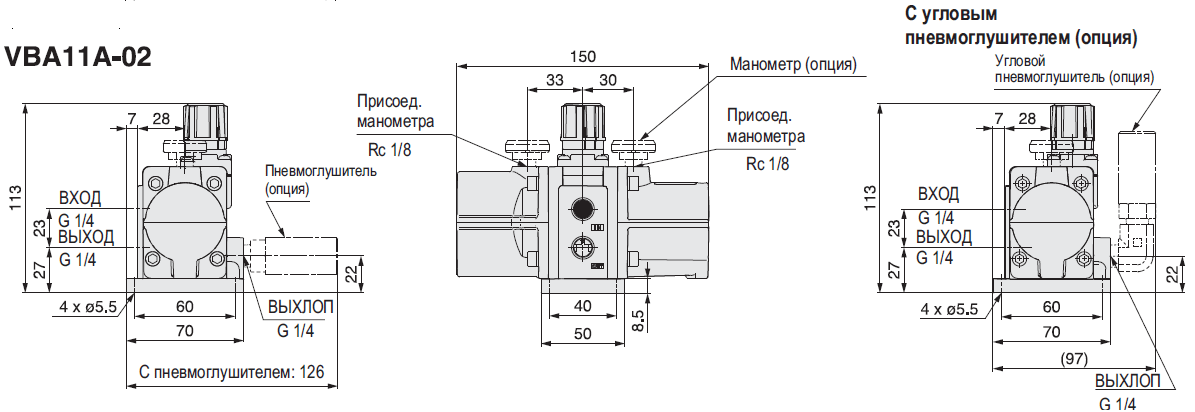

Размеры
